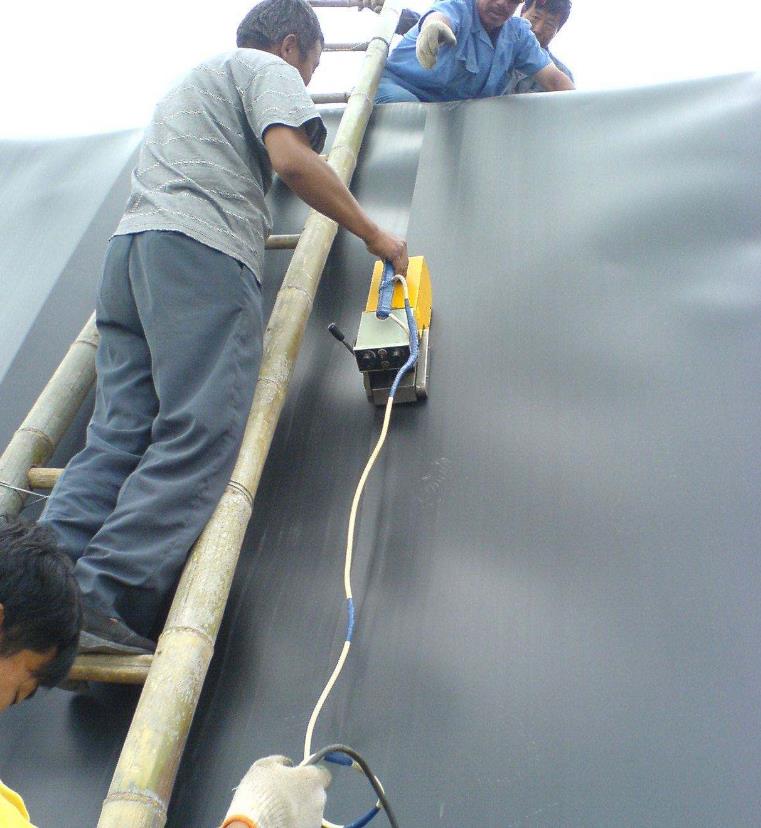

土工膜焊接工人

　　焊接采用熱熔焊接方法，搭接寬度為10cm，焊縫為雙焊縫，每條焊縫寬度為10mm，中間留有1cm的空腔。每班在正式焊接前需做現(xiàn)場焊接試樣試驗(yàn)，焊接工藝試驗(yàn)應(yīng)行，在不同的氣溫、風(fēng)速、焊接溫度、焊接速度等條件下確定焊接工藝參數(shù)，并經(jīng)監(jiān)理工程師批準(zhǔn)后方可施工。

　　施工方案應(yīng)審查HDPE土工膜鋪設(shè)施工針對性、施工程序的合理性和技術(shù)進(jìn)步,建設(shè)的可行性方法,質(zhì)量控制措施的可靠性、設(shè)備選擇、組織管理的完整性,施工進(jìn)度和總工期要求的一致性,并提出明確的審查意見,使施工方案指導(dǎo)正確施工。除人員技術(shù)水平外，焊接機(jī)械選型、焊接溫度和焊接速度對膜焊質(zhì)量起著關(guān)鍵作用，施工方案中應(yīng)明確相關(guān)焊接技術(shù)參數(shù)。


　　土工膜鋪設(shè)方法圖解

　　在施工中一般從底部向高位延伸鋪設(shè)，鋪設(shè)中應(yīng)留有1.50%的余幅，以備局部下沉拉伸。邊坡采取從上到下的鋪設(shè)順序，邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于大坡度線。土工膜在裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸。鋪設(shè)土工膜時應(yīng)力求焊縫少，膜與膜之間接縫的搭接寬度一般不小于10cm。在工程施工防滲焊接中一般用熱熔焊接機(jī)進(jìn)行現(xiàn)場焊接施工。

　　藕池防滲土工膜普通選用厚度在0.4mm-0.7mm抗拉伸、抗頂破才能比擬強(qiáng)的居多,施工前將土翻到兩側(cè)，邊坡逐層夯實(shí),依據(jù)設(shè)計圖紙建立藕池深度. 用電夯或其他壓實(shí)機(jī)械將池底夯實(shí)夯平.程度誤差不要超過3cm，不得有鋒利的物體。鋪設(shè)藕池專業(yè)土工膜時要留意不要扯的過緊，自然平攤就可以，因?yàn)榱粲幸欢ǖ纳炜s量，藕池專用土工膜在陽光下容易老化，給土工膜做好防護(hù)是必要的。

　　土工膜的鋪設(shè)：

　　a.鋪設(shè)順序：渠道底部土工膜的鋪設(shè)按從下游至上游，從一岸至另一按由下而上的順序鋪設(shè)，接縫排列方向要平行或垂直于較大坡度線。 b.鋪設(shè)要求：鋪設(shè)hdpe土工膜時，要適當(dāng)放松，并避免人為的硬 折和損傷;膜塊間形成的結(jié)點(diǎn)，要為T字型，不得作為十字型;根據(jù)當(dāng)?shù)貧鉁刈兓群凸S產(chǎn)品說明預(yù)留出溫度變化引起的伸縮變形量;并在鋪膜過程中隨時檢查膜的外觀有無破損、麻點(diǎn)及孔眼等缺陷，若有孔眼等缺陷須用同種新鮮母材修補(bǔ)，補(bǔ)疤每邊要超過破損部位10～20㎝;鋪設(shè)后的土工膜要自然松弛與支持層貼實(shí)，不得褶皺、懸空。
